砂型鋳造
Sand Casting
アルカリフェノール自硬性プロセスに人工鋳物砂を採用し、
高品質の鋳物を製作いたします。
STEP
鋳物砂で鋳型を作る
型込め
抜き型・塗型によって作られた鋳型
STEP
型合わせした鋳型に
金属溶湯を流し込む
金属溶湯を流し込む
型合わせ・鋳込み
STEP
冷却の後にその鋳型を壊して
製品を取り出します。
製品を取り出します。
遠心鋳造
Centrifugal Casting
遠心力鋳造法は、円筒形の型を高速回転させた状態で、溶湯（溶融させた金属）を流し込み、
回転の遠心力を利用して溶湯を加圧し、パイプを製造する方法です。
STEP

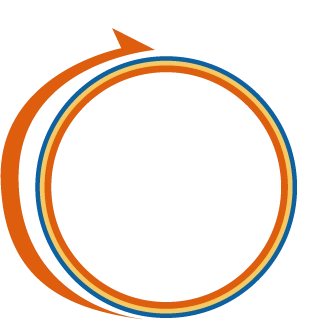

型を高速回転させた状態で、
溶湯を流し込み
溶湯を流し込み
STEP

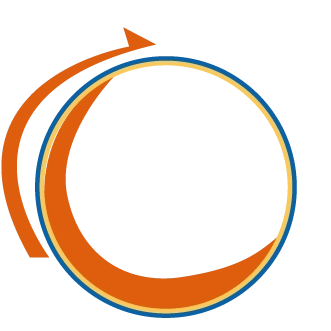

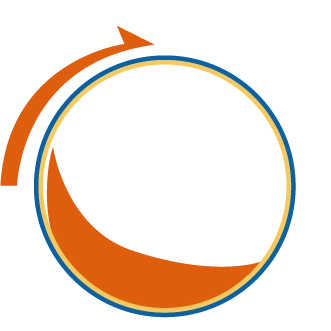

回転の遠心力を利用して溶湯を
加圧し、パイプを製造
加圧し、パイプを製造

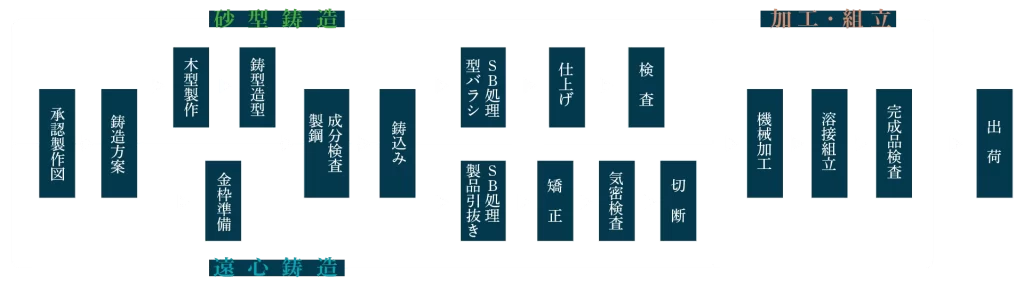

製造
工程

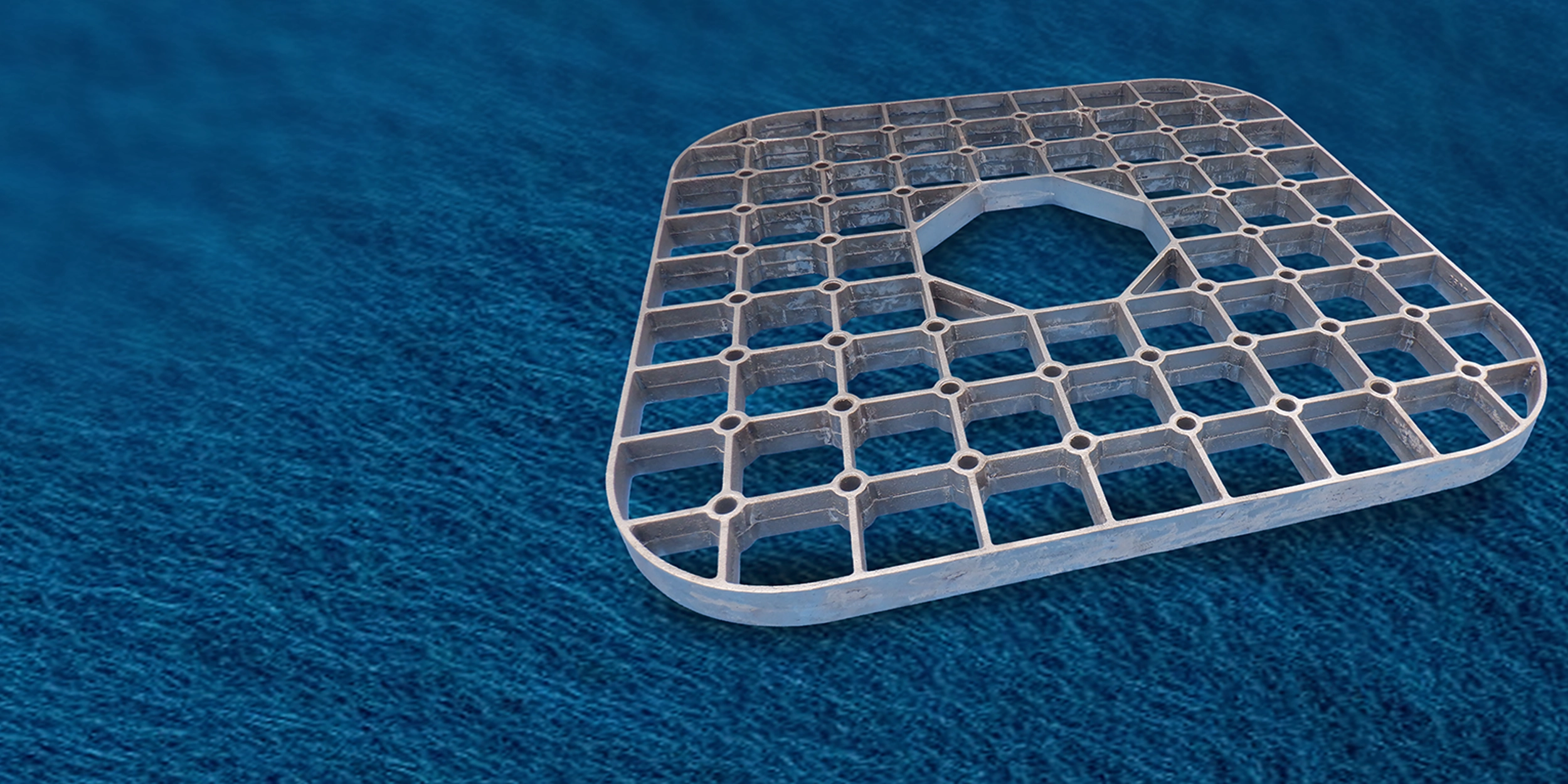

ラジアントチューブ・ハースロール等、
素材鋳造から加工組立まで一貫して製作致します
生産設備
Production equipment
| 耐熱工場 | ||
|---|---|---|
| 高周波誘導炉 | 600kw×500kg | 2基 |
| アルカリフェノール造型ライン | 砂処理設備 | 1式 |
| 造型ミキサー | 3基 | |
| シェイクアウトクラッシャー | 1基 | |
| プラズマ切断機 | 1台 | |
| プレス矯正機 | 100t | 1基 |
| エプロン式ブラスト | 1基 | |
| クレーンブラスト | 1基 | |
| 遠心工場 | ||
|---|---|---|
| 高周波誘導炉 | 600kw×700kg | 1基 |
| 350kw×300kg | 1基 | |
| 塗型装置 | 2基 | |
| 遠心鋳造機 | 3基 | |
| 引抜き装置 | 1基 | |
| ローラーコンベアブラスト | 1基 | |
| プレス矯正機 | 1基 | |
| 気密試験装置 | 1基 | |
| 切管装置 | 1基 | |
| 加工組立工場 | ||
|---|---|---|
| マシニングセンター | 1基 | |
| CNC旋盤 | 2基 | |
| 汎用長尺旋盤 | 1基 | |
| 汎用旋盤 | 2基 | |
| 立型フライス盤 | 1基 | |
| ラジアルボール盤 | 1基 | |
| 卓上型ボール盤 | 2台 | |
| TIG溶接機 | 500A | 1台 |
| 300A | 4台 | |
| 半自動溶接機 | 350A | 1台 |
| アーク溶接機 | 250Aqqqqqqq | 1台 |
| 分析室 | ||
|---|---|---|
| 発光分光分析装置 | 島津PDA-7000 | 1基 |
